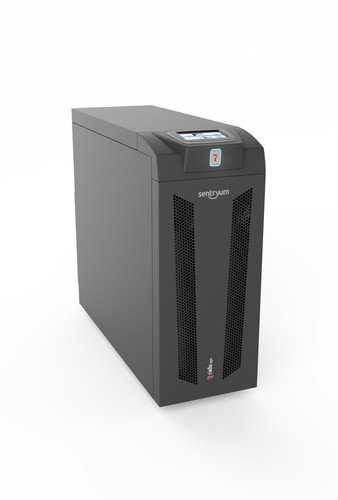

Sentryum Compatto S3T CPT 20KVA UPS 20 DS3TK20CS200RUA

Descrizione

La nostra terza generazione di sistemi UPS ON LINE senza trasformatore.
Sentryum 10-20 kVA riscrive il concetto di alimentazione flessibile offrendo una scelta di 3 soluzioni di armadi compatti per soddisfare le esigenze di qualsiasi piccolo Data Centre o applicazione "mission-critical".

Il sovraccarico potenziato e la capacità di corto circuito garantiscono la massima disponibilità.
Dotato di un display touchscreen a colori da 5 pollici e di un intuitivo indicatore di stato a LED che cambia automaticamente colore in base allo stato operativo dell'UPS.

Flessibilità di scelta con 3 soluzioni di armadi (Compact, Active, Xtend)
Efficienza fino al 96.5% (modalità ON LINE)
Fattore di potenza unitario (kVA = kW)
Elevata capacità di sovraccarico e corto circuito
Ampio display touchscreen a colori e indicatore di stato a LED

La gamma Sentryum (S3T) è la terza generazione di gruppi di continuità ON LINE senza trasformatore di Riello UPS.

Sentryum migliora la popolare serie Multi Sentry (MST) ed è stato sviluppato grazie anche ad un ampio feedback da parte dei clienti. Disponibile nelle versioni 10-15-20 kVA.

S3T ridefinisce il concetto di protezione flessibile dell'alimentazione offrendo tre diverse soluzioni di armadi per soddisfare le diverse esigenze dei piccoli Data Centre e delle applicazioni "mission-critical":

Compact (CPT)

- Footprint inferiore a 0.25 m2 e volume < di 0.17 m3
- 280mm x 840mm x 700mm (L x P x A)
- 1 stringa batteria interna
- Specificamente progettato per spazi estremamente ristretti

Active (ACT)

- Footprint inferiore a 0.35 m2 e volume < di 0.33 m3
- 380 mm x 850 mm x 1025 mm (L x P x A)
- 1 o 2 stringhe batteria interne

Xtend (XTD)

- Footprint inferiore a 0.4 m2 e volume < di 0.5 m3
- 440mm x 840mm x 1320mm (L x P x A)
- Fino a 3 stringhe batteria interne in un unico cabinet
- Possibilità di aggiungere un trasformatore di isolamento
- Disponibile versione IP20 o IP21 a IP31

Sentryum è prodotto con componenti all'avanguardia progettati per funzionare perfettamente anche a temperature elevate che arrivano fino ai a 40 °C. Sono inclusi ad esempio un processore DSP dual-core ed un inverter a tre livelli che funziona ad alta frequenza (18 kHz).

Questo permette a S3T di fornire una potenza nominale (kVA = kW 1 pf) con un'eccezionale efficienza operativa fino al 96.5% in modalità doppia conversione ON LINE.

Disponibile con ingresso trifase/monofase, uscita monofase o ingresso e uscita trifase, l'UPS ha un esclusivo sistema di controllo che riduce la distorsione armonica della tensione (< 1% con carico resistivo e < 1.5% con carico non lineare). Ha un'elevata capacità di sovraccarico (125% per 10 minuti, 150% per 1 minuto) e capacità di corto circuito (270% per 200 msec e 150% per 300 msec), che gli consentono di gestire carichi di picco improvvisi senza senza intervento del bypass statico.

Possibilità di installare fino a 8 S3T insieme in parallelo per aumentare la capacità o lavorare in ridondanza (ovvero configurazione N + 1). Il sistema a circuito chiuso assicura che gli UPS continuino a funzionare anche se si verificano interruzioni dei cavi di collegamento.

Il pannello touchscreen a colori da 5 pollici rinnovato mette in evidenzia in modo chiaro ed intuitivo le misurazioni dell'UPS ed i suoi stati operativi, mentre un innovativo indicatore di stato a LED cambia automaticamente colore (azzurro, blu scuro, giallo, rosso) a seconda della modalità operativa e delle condizioni dell'UPS.

Gamma completa di modalità operative controllabili dall'utente tra cui:

- ON LINE
- ECO (efficienza fino al 99%)
- SMART ACTIVE
- Emergency (STANDBY OFF)
- Convertitore di frequenza

La gamma Sentryum è adatta all?uso con batterie al piombo-acido sigillate (VRLA), AGM e GEL, batterie Open Vent e al nichel cadmio. Inoltre è compatibile con le più moderne fonti alternative di energia di riserva, come le batterie agli ioni di litio e i supercapacitor.

L?estrema disponibilità di corrente di ricarica delle batterie, fino a 20 A per la gamma di potenza da 20 kVA/kW, rende Sentryum perfettamente utilizzabile nelle applicazioni in cui è richiesta un?autonomia estesa
particolarmente prolungata.

L'S3T incorpora porte USB, RS232 e RJ10, oltre a vari slot per l'inserimento di schede di comunicazione parallele e di rete. È compatibile con l'intera gamma di software di rete UPS e di gestione UPS Riello, inclusi PowerShield3 e PowerNetGuard.

Scheda Tecnica

Caratteristiche

Potenza in uscita 20000 W

Forma d'onda Sinusoidale

Tensione operativa in entrata (min) 380 V

Tensione operativa in entrata (max) 415 V

Frequenza di ingresso 40/72 Hz

Tensione operativa di uscita (min) 380 V

Tensione di uscita (max) 415 V

frequenza output 50/60 Hz

Corrente massima 16, 5 A

Numero di fasi di ingresso 3

Numero di fasi di uscita 3

Efficienza 96, 1%

Efficienza (modalità on-line) 99%

Fattore di potenza 0, 99

Fattore di cresta 3:1

Voltaggio in uscita Total Harmonic Distortion (THD) 1, 5%

Ingresso corrente Total Harmonic Distortion (THD) 1%

Connettività

Quantità porte USB 2.0 1

Porta RS-232 1

Batteria

Tecnologia batteria Acido piombo (VRLA)

Design

Fattore di forma Compatta

Colore del prodotto Grigio

Codice di protezione internazionale (IP) IP20

Sicurezza IEC EN 62040-1

Certificazione IEC 62040-3, VFI - SS - 111

Condizioni ambientali

Intervallo temperatura di funzionamento 0 - 40 °C

Range di umidità di funzionamento 5 - 95%

Dettagli tecnici

Certificati di sostenibilità RoHS

Dimensioni e peso

Larghezza 280 mm

Profondità 840 mm

Altezza 700 mm

Dati su imballaggio

Manuale dell'utente Si
