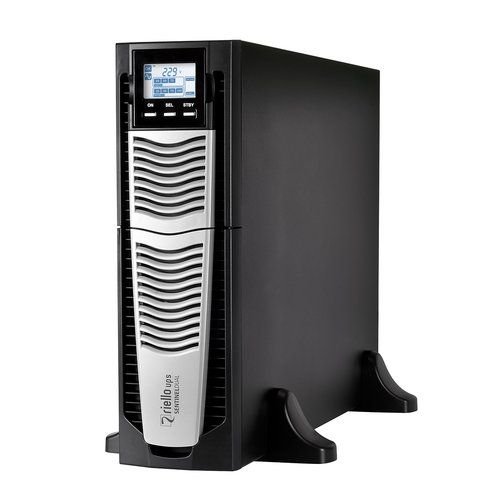

UPS Sentinel Dual, SDU 5000VA CSDU5K0AA700RUA

Descrizione

Sentinel Dual è la migliore soluzione per l?alimentazione di applicazioni e dispositivi elettromedicali mission critical che richiedono la massima affidabilità energetica.
La flessibilità di installazione e uso (grazie al display digitale e al modulo batterie sostituibile dall?utente) e le numerose opzioni di comunicazione disponibili rendono Sentinel Dual adatto a un?ampia varietà di applicazioni, dall?informatica alla sicurezza.
Sentinel Dual può essere parallelato fino a un massimo di tre unità per triplicare la potenza del prodotto unitario mediante una scheda parallela. Può inoltre essere configurato per funzionare in modalità N+1, aumentando l?affidabilità dei sistemi critici.
Sentinel Dual può essere installato a pavimento o in armadi rack per applicazioni di rete.
La gamma Sentinel Dual è disponibile nei modelli da 5-6-8-10 kVA/kW con tecnologia online a doppia conversione (VFI): il carico è alimentato costantemente dall?inverter, che eroga una tensione sinusoidale filtrata e stabilizzata in termini di tensione, forma e frequenza. Inoltre, i filtri di ingresso e uscita aumentano notevolmente l?immunità del carico a disturbi di rete e fulmini.
Tecnologia e prestazioni: possibilità di selezionare le funzioni delle modalità Eco e Smart Active. Diagnostica: display digitale standard, interfacce RS232 e USB con software PowerShield3 scaricabile, slot di comunicazione per accessori di connettività.


Installazione semplificata
? Possibilità di installazione a pavimento (versione verticale) o armadi rack (versione rack). Pannello del display girevole (mediante la chiave in dotazione)
? Bassa rumorosità (<45 dBA): può essere installato in qualsiasi ambiente grazie all?inverter di commutazione ad alta frequenza e alla ventola PWM a controllo digitale in funzione del carico
? Opzione bypass esterno per una manutenzione con commutazione senza interruzione
? Funzionamento garantito fino a 40°C (i componenti sono progettati per funzionare a temperature elevate e sono quindi soggetti a stress inferiore a temperature normali)
? Prese di uscita IEC incorporate con protezione termica.
Selezione del modo operativo
Le funzioni sono programmabili via software o manualmente tramite il pannello del display:
? Online con efficienza fino al 95%
? Modalità Economy: utilizzata per aumentare l?efficienza (fino al 98%), permette la selezione di tecnologia Line Interactive (VI) per alimentare i carichi a bassa priorità provenienti dalla rete
? Smart Active: l?UPS decide autonomamente la modalità di funzionamento (VI o VFI) in funzione della qualità dell?alimentazione di rete
? Emergency: l?UPS può essere impostato per funzionare solo in caso di rete assente (modalità solo emergenza)
? Funzionamento con convertitore di frequenza (a 50 o 60 Hz).
Tensione di uscita di alta qualità
? Qualità elevata anche con i carichi non lineari (carichi IT con fattore di cresta fino a 3:1)
? Alta corrente di corto circuito in bypass
? Alta capacità di sovraccarico: 150% da inverter (anche con rete assente)
? Tensione filtrata, stabilizzata e affidabile (tecnologia online a doppia conversione (VFI secondo normativa IEC 62040-3) con filtri per la soppressione dei disturbi atmosferici
? Correzione del fattore di potenza: fattore di potenza in ingresso UPS prossimo a 1 e assorbimento della corrente sinusoidale.
Elevata affidabilità delle batterie
? Test batterie automatico e manuale
? Componente di ripple (dannosa per le batterie) ridotta grazie al sistema ?LRCD? (Low Ripple Current Discharge)
? Le batterie sono sostituibili dall?utente senza spegnimento dell?apparecchio e senza interruzione del carico (Hot Swap)
? Autonomia espandibile illimitatamente tramite Battery Box dedicati
? Le batterie non intervengono in caso di assenza di rete <20 ms (tempo di hold up) e di alimentazione di ingresso compresa tra 184 V e 276 V.

Funzione di emergenza
Questa configurazione garantisce il funzionamento dei sistemi di emergenza che richiedono un?alimentazione continua, affidabile e di lunga durata in caso di assenza di rete (ad es. sistemi di illuminazione di emergenza, sistemi e allarmi di rilevazione/ estinzione incendi. In assenza di rete, l?inverter entra in funzione alimentando il carico con un avvio progressivo (Soft Start) evitando cosi il sovradimensionamento dello stesso.
Ottimizzazione della batteria
L'ampio intervallo della tensione di ingresso e l?elevato tempo di hold up riducono al minimo il consumo della batteria e aumentano l?efficienza e la durata della stessa; in caso di interruzioni ridotte, l?energia è prelevata da un gruppo di condensatori di adeguate dimensioni.
EnergyShare
La presenza di prese di uscita di tipo IEC 10 A configurabili permette di ottimizzare l?autono¬mia programmando lo spegnimento dei carichi a bassa priorità in assenza di rete; in alternativa è possibile attivare carichi di sola emergenza normalmente non alimentati in presenza di rete.

Altre caratteristiche
? Tensione di uscita selezionabile (220-230- 240 V)
? Configurazione alimentazioni a doppio ingresso (SDU 10000 DI ER)
? Riavvio automatico al ritorno rete (programmabile via software)
? Attivazione bypass: allo spegnimento, l?unità passa automaticamente in modalità bypass e caricamento batteria
? Spegnimento del carico minimo
? Avviso di batteria scarica
? Ritardo di accensione
? Controllo totale a microprocessore e DSP
? Bypass automatico senza interruzione
? Utilizzo di moduli di potenza custom
? Indicazioni di stato, misure e allarmi disponibili sul display retroilluminato di serie
? Aggiornamento digitale dell?UPS digital (flash aggiornabile)
? Protezione prese di uscita tramite interruttore termico ripristinabile
? Protezione back feed di serie per evitare i ritorni di energia verso rete
? Commutazione manuale alla modalità bypass.

Comunicazioni avanzate
? Comunicazione evoluta, multipiattaforma, per tutti i sistemi operativi e ambienti di rete: software di supervisione e shutdown PowerShield3 per sistemi operativi Windows 10, 8, 7, Hyper-V, 2012, 2008 e versioni precedenti, Mac OS X, Linux, VMWare ESXi, Citrix XenServer e altri sistemi operativi Unix
? Funzione Plug and Play
? Porta USB
? Porta seriale RS232
? Slot per l?installazione di schede per la comunicazione.
Fattore di potenza unitario
? Più potenza erogata
 Più potenza reale in uscita (W)

GARANZIA 2 ANNI


CARATTERISTICHE
? kW = kVA (pf 1)
? Funzionamento in parallelo fino a 3 unità
? Installazione semplificata
? Selezione del modo operativo
? Tensione di uscita di alta qualità
? Alta affidabilità delle batterie

Scheda Tecnica

Caratteristiche generali

Tecnologia Online (VFI)

Destinazione d'uso Protezione Data Center

AVR No

Adatto per utilizzo   Sentinel  Dual può essere parallelato fino a un massimo di 3 unità per triplicare la  potenza del prodotto unitario

Formato Rack / Tower

Colore Nero

Protezione circuito Protezione termica

Adatto per utilizzo   Sentinel  Dual può essere parallelato fino a un massimo di 3 unità per triplicare la  potenza del prodotto unitario

Pannello di controllo LCD

Allarme   Allarme  in funzionamento On battery : allarme batteria con basso livello di carica :  allarme tono continuo sovraccarico

Uscita

Tipologie spine IEC C13

Tipo di forma d'onda Sinusoidale

Spine elettriche connettibili 2

Tensione in uscita 220V Sì

Tensione in uscita 230V Sì

Bypass Integrato

Tensione in uscita 240V Sì

Tempo d'intervento 0  ms

Potenza erogata Watt 5.000 WATT

Potenza Erogata Va 5.000 Va

Efficienza a pieno carico 98 %

Numero spine telefoniche agganciabili 0

Frequenza d'uscita Minima 40 Hz

Frequenza d'uscita Massima 72 Hz

Distorsione tensione di uscita (meno del) 2 %

Valutazione efficienza energetica 0  Joules

Altre caratteristiche uscita   Morsettiera  (terra-neutro-fase)

Requisiti e consumo energetico

Potenza assorbita in esercizio 67 W

Tensione di alimentazione 230 V

Tipo pannello di controllo LCD Si

Ingresso

Tensione in entrata 240V Sì

Campo tensione in ingresso minima 140 V

Campo tensione in ingresso massima 276 V

Numero Connettori in ingresso 1

Tensione in entrata 230V Sì

Tipologia connettori in ingresso   Morsettiera

Dimensioni e peso

Profondità 64 cm

Altezza 44, 8 cm

Larghezza 13, 1 cm

Peso 46 kg

Altezza rack 3 U

Informazioni ambientali

Rumorosità 48 dB

Intervallo di temperatura di funzionamento   0° / + 40°  C° °C

Intervallo di temperatura di funzionamento   0° / + 40°  C° °C

Intervallo umidità di funzionamento   <95% %

Certificazioni

Certificazione C-tick No

Certificazione CE Sì

Certificazione GOST No

Certificazione VDE No

Batterie e tempi di funzionamento

Numero batterie incluse 15

Incluso nella confezione

Cavo rete No

Soluzioni

Durata batterie a metà carico in caso di blackout 14 Min

ConnettivitÀ

Cavo Alimentazione No

Dimensioni con imballo

Tecnologia VRLA (Valve Regulated Lead-Acid)
