LEGRAND protez. per Server
WHAD ONLINE HE 800VA MONOFASE

Descrizione

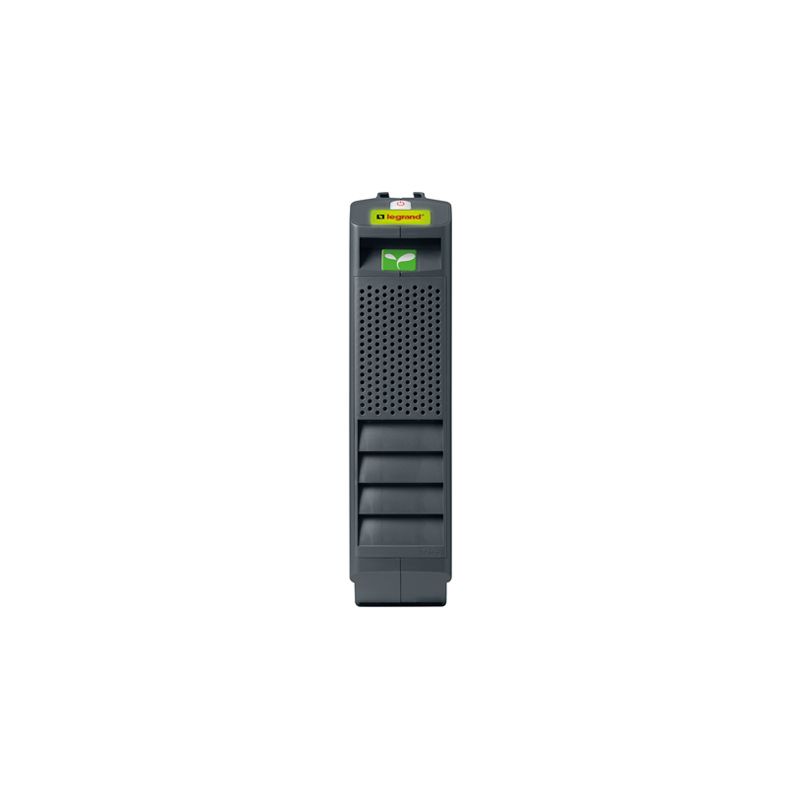

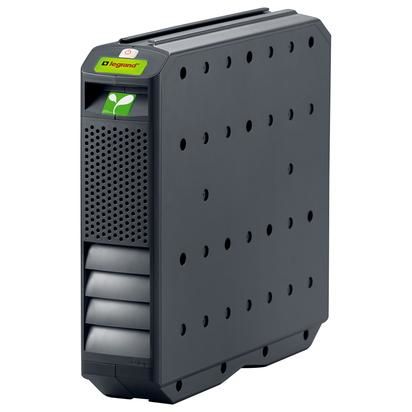

protez. per Server LEGRAND  WHAD ONLINE HE 800VA MONOFASE 310163

L?UPS Legrand modello Whad HE 800 è un gruppo di continuitàcon tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 800 VA ? 800 W, equipaggiato con batterie d?accumulatori di tipo ermetico regolate davalvola, contenute all?interno dell?UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un?autonomia minima di 15 minuti all?80% del carico

Il raddrizzatore dell?UPS è costituito da un circuito di controllo eregolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
correggere automaticamente il fattore di potenza del carico per
riportarlo ad un valore >0,99 già con carico applicato in uscita pari
all? 20% del carico nominale
alimentare l?inverter senza richiedere energia alle batterie anche
in presenza di tensione di rete molto bassa (funzionamento con
alimentazione da rete per valori di VIN ? 110 Vac al 50% del carico
nominale)
assicurare una distorsione armonica totale della corrente
d?ingresso THDIin < 3% senza l?aggiunta di filtri o componenti
supplementari

Il circuito di bypass è progettato e realizzato conformemente aquanto di seguito descritto:
Commutatore elettromeccanico
Logica di comando e di controllo gestita da microprocessore che provvede atrasferire automaticamente il carico direttamente sulla rete
primaria senza interruzione dell?alimentazione, al verificarsi delle
condizioni di sovraccarico, sovratemperatura, tensione continua
fuori delle tolleranze ed anomalia inverter;
ritrasferire automaticamente il carico da rete primaria a linea
inverter, senza interruzione dell?alimentazione, al ripristino delle
condizioni normali del carico,
se la rete primaria e l?inverter non sono sincronizzati il bypass
dovrà essere disabilitato

Al fine di salvaguardare le batterie dai danni derivanti dalle scaricheprofonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all?utente la possibilità di selezionare una
gestione a soglie di tensione fisse.

Un software di diagnostica e shutdown (UPS Communicator), se opportunamente installato in un PC collegato all?UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni eimpostazioni delle funzioni speciali e controllare lo shutdown dei
sistemi operativi Windows e Linux. Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell?UPS in remoto per

qualunque sistema operativo in rete eterogenea (Windows, Novell,
Linux e i più diffusi Unix). Whad è gestito da microprocessore ed è in grado di visualizzare
tramite un pannello di controllo a LED allarmi e modalità di funzionamento come di seguito descritto

Scheda Tecnica

Caratteristiche

Topologia UPS Doppia conversione (online)

Potenza in uscita 0, 8 kVA

Potenza in uscita 800 W

Forma d'onda Sinusoidale

Tensione operativa in entrata (min) 184 V

Tensione operativa in entrata (max) 264 V

Frequenza di ingresso 50/60 Hz

Tensione di uscita (max) 230 V

frequenza output 50/60 Hz

Fattore di potenza 0, 99

Fattore di cresta 3.5:1

Emissione acustica 42 dB

Connettività

Interfaccia seriale Sì

Tipo interfaccia seriale RS-232

Porta RS-232 1

Batteria

Tecnologia batteria Acido piombo (VRLA)

Capacità della batteria 5 Ah

Voltaggio della batteria 12 V

Numero di batterie 3

Design

Fattore di forma Compatta

Colore del prodotto Nero

Codice di protezione internazionale (IP) IP21

Condizioni ambientali

Intervallo temperatura di funzionamento 0 - 40 °C

Intervallo di temperatura -20 - 50 °C

Range di umidità di funzionamento 20 - 80%

Dimensioni e peso

Larghezza 160 mm

Profondità 402 mm

Altezza 319 mm

Peso 12 kg
